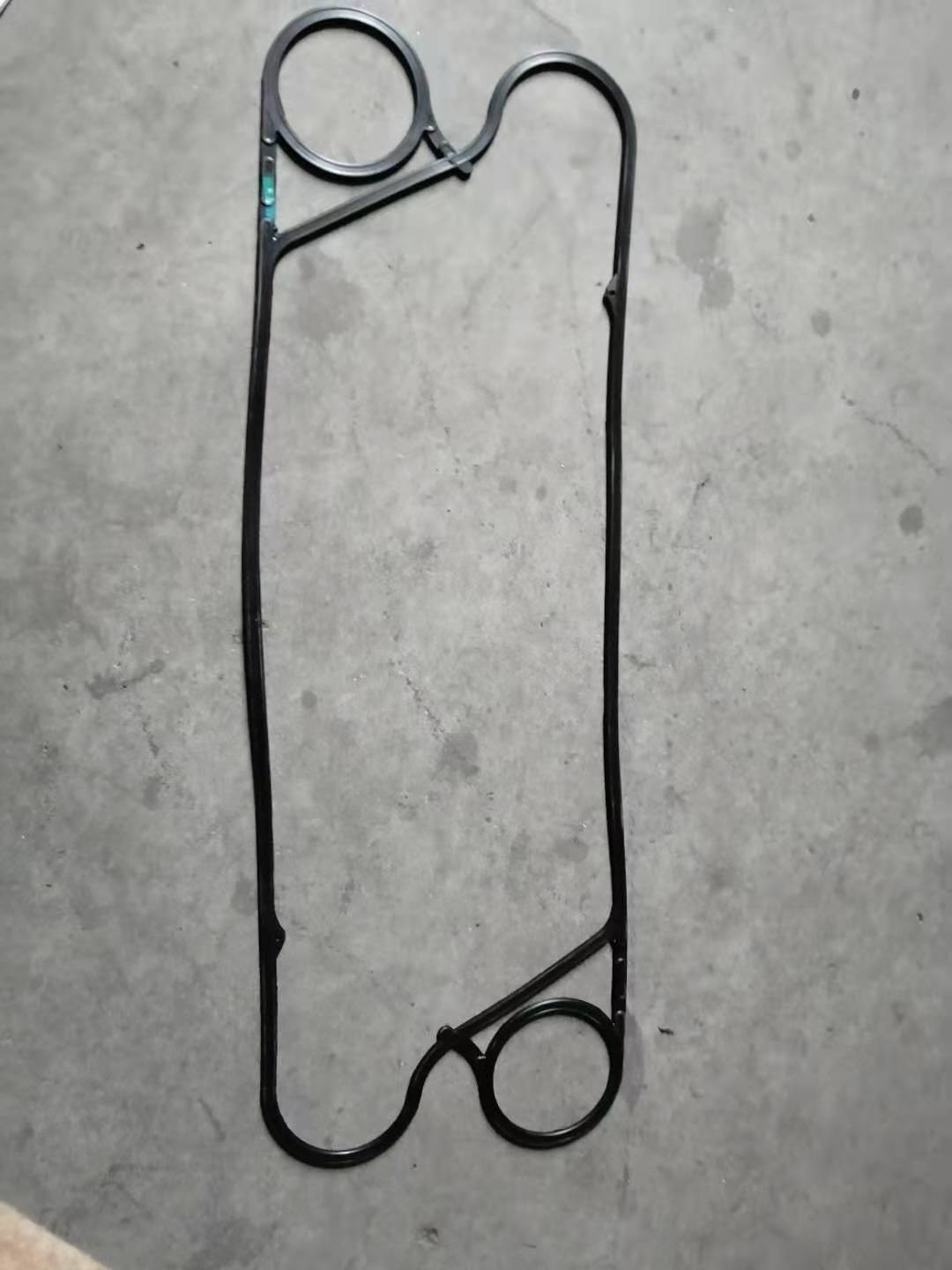

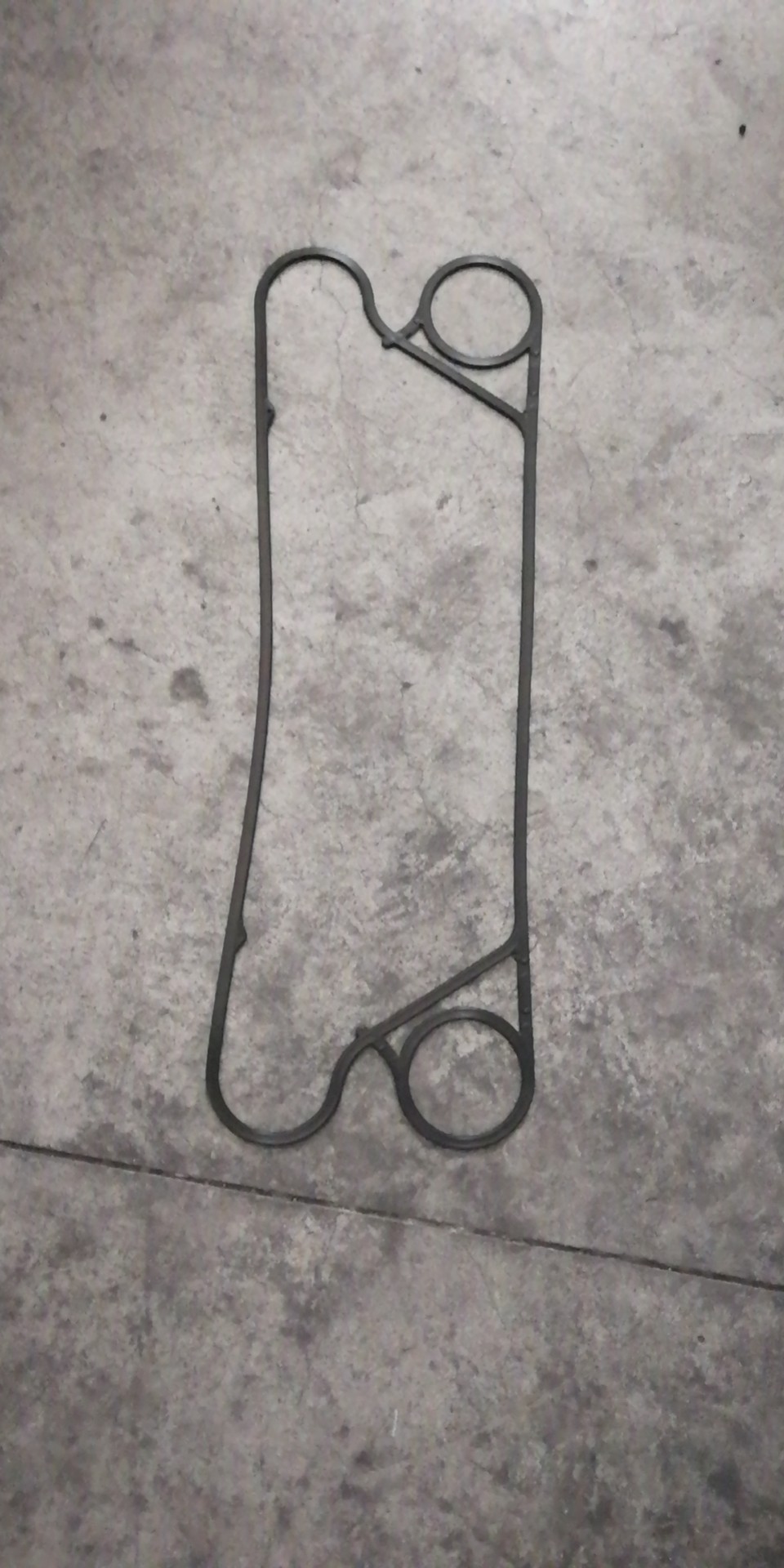

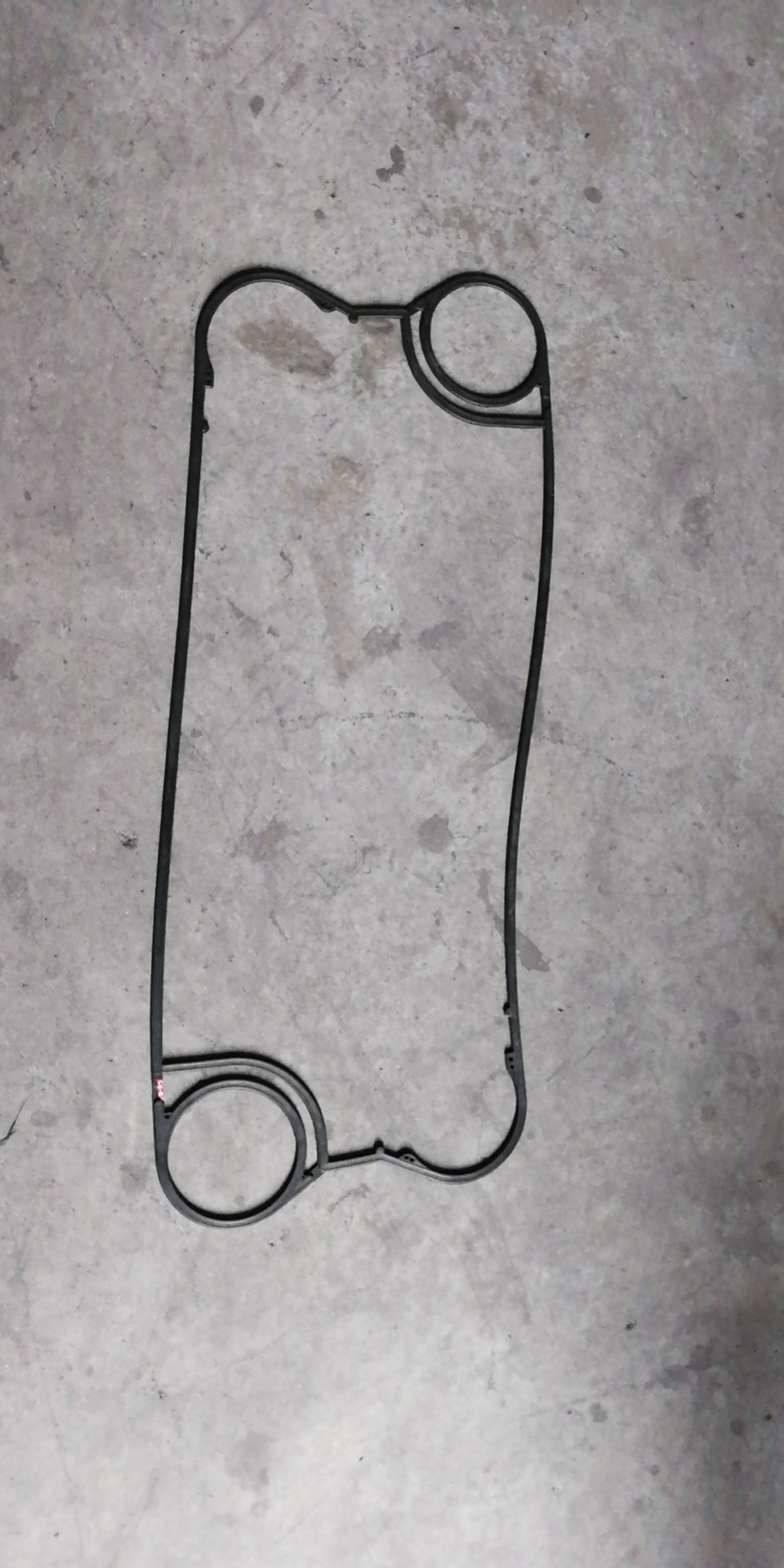

| Lugar de origem: | Jiangsu China |
|---|---|
| Marca: | AIPREL |
| Certificação: | ISO |
| Número do modelo: | TRANTER |
| Quantidade de ordem mínima: | 1 |
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa padrão |
| Tempo de entrega: | 1-2 semanas |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 10.000 unidades pelo mês |
| Garantia: | 1 ano | Pressão de funcionamento máxima: | 2,0 Mpa |
|---|---|---|---|
| Estrutura: | Permutador de calor da placa | Circunstância: | Novo |
| Aplicação: | Aquecendo-se ou refrigerando, transferência térmica, ATAC, peças da refrigeração, Heater Parts | Material da gaxeta: | EPDM, HNBR, FKM, NBR EPDM FKM, FDA Stan |
| Realçar: | Gaxetas do permutador de calor GLP13,Gaxetas do permutador de calor de EPDM,gaxetas do permutador de calor 2.0Mpa |
||
1. Coeficiente de transferência térmica de calor elevado
2. Pegada pequena e manutenção fácil
3. uso seguro e seguro
4. menos perda da resistência
5. menos perda de calor
6. conducente à utilização de fontes de calor da baixa temperatura
7. inversão térmica de lume médio múltipla
8. fácil de limpar e rápido
| Tipo/fabricante | Série |
| TRANTER | GCD006, GCD012, GLD013, GLP013, GCD018, GCP026, GCD030, GCP030, |
| GCP051, GCP054, GCD054, GCD055, | |
| SWEP | GCP060, GCD065, GCD018, GC8, GC12, GL13, GC26, GC30, GC42, GC51, GC60, |
| GL145, GL205, GL230, GL330, | |
| GX7, GX12, GX18, GX26, GX42, GX51, GX60, GX64, GX85, GX91, | |
| GX100, GX118, GX140, GX145, GXD012, GXP018, | |
| GX026, GXD026, GXP026, GXP037, GXD037, | |
| GX042, GXD042, GXP042, GX051, GXP051, GXD051, | |
| GXD060, GXD064, GXD085, GXD091, GXD100, GXP118, GXD140, GXD145, | |
| GFP030, GFP050, GF057, GFP057, GFP080, GFP097, GF097, | |
| GFP100, GFP180, GFP187, GF187, | |
| S3, S8, HX12, HXD012, HX25, HX50, HXD050, HX85, HXD085, HX180, HXD180, HXD145, | |
| GM56, GM59, GM138, GM257, GM276, | |
| TW5, TW10, TW18, | |
| UX01, UX05, UXP005, UXP010, UXP060, UX06T, UX10, UX20, UX40, UXP200, UXP400, | |
| UX80, UXP81, UX801, UXP900, | |
| G12, G28, G30, G48, G50, G55, G65, G66, G75, G78, G85, | |
| G95, G25, G52, G58, G102, G108, G153, G157, G158, G159, | |
| G214, G234, G254, G274, G322, G342, G52, G58, G65, | |
| GF138, GF257, GF276, GF59, MF138, MF257, MF276, MF56, MF59 |
Material e condições operacionais da gaxeta:
| Material | Aplicação | temperatura de trabalho |
| NBR | Água, água do mar, de óleo mineral, água salgada | -15-130℃ |
| HNBR | Água de óleo mineral, de alta temperatura de alta temperatura | 15-140℃ |
| EPDM | Água, água quente, vapor, ácido, alcaloide | -25-150℃ |
| Viton/borracha do flúor | Ácido forte, alcaloide, de óleo mineral fortes, graxa e fuel-óleo, etc. | 5-200℃ |
| NEOPRENO | Ácido, alcaloide, de óleo mineral, baixo - hidrocarboneto alifático de peso molecular | 35-130℃ |
| Silicone de borracha | Alta temperatura e alguns ambientes corrosivos | 65-200℃ |
O permutador de calor da placa consiste em um bloco de placas de metal onduladas com as vigias para a passagem dos dois líquidos entre que a transferência térmica ocorrerá. O bloco da placa é montado entre uma placa do quadro do reparo e um prato de pressão móvel e comprimido apertando os parafusos. As placas são cabidas com uma gaxeta que sele o canal inter da placa e dirija os líquidos nos canais alternativos. O número de placas é determinado pelo caudal, pelas propriedades físicas dos líquidos, pela gota de pressão e pelo programa da temperatura. As corrugações da placa promovem a turbulência fluida e apoiam as placas contra a pressão diferencial. A placa do quadro e o prato de pressão são suspendidos de uma barra levando superior e ficados situada por uma barra de guiamento mais baixa, ambo seja fixada a uma coluna de apoio. As conexões estão ficadas situadas na placa do quadro ou, se tampouco ou ambos os líquidos fazem mais do que uma única passagem dentro da unidade, no quadro e nos pratos de pressão.
| MATERIAL DE PLACA | SS304, SS316, 254SMO, 904L, C276, titânio, níquel, Incoloy825 |
| ESPESSURA DA PLACA | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| GAXETA MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| CONJUNTO DA GAXETA | Grampeie sobre, trave dentro, prenda, colado |
| MATERIAL DO QUADRO | Revestimento de aço de carbono, de aço inoxidável, de aço inoxidável |
| BOCAL | Flange, inserção de borracha, inserção do metal, linha, braçadeira |
| TAMANHO DA CONEXÃO | DN15~DN500 |
| PADRÃO DA CONEXÃO | Custiomized |
| COR | Custiomized |
| APLICAÇÃO | ATAC, poder, Suger, fuzileiro naval, produto químico, etc. |
Devido à incerteza da seleção e do projeto do permutador de calor, o preço indicado é uma escala. Para detalhes, contacte por favor o serviço ao cliente. Se você não se comunica no período precedente, o serviço ao cliente não pode aceitá-lo.
Vantagem:
Comparando a outros outros tipos de permutador de calor, os permutadores de calor da placa têm a área de superfície maior. São compostos de um número de placas de metal finas comprimidas junto. A gaxeta é unida à placa da transferência térmica com canal de fluxo dos formulários e selo dos atos acima do líquido. Os materiais diferentes têm os canais diferentes e em seu trajeto respectivo do fluxo alternadamente. Não escaparão à parte externa. O número da placa da transferência térmica é determinado de acordo com a quantidade de líquido, propriedades físicas do líquido, a gota de pressão e a condição térmica. Cada placa é corrugada para aumentar a área máxima da transferência térmica.
