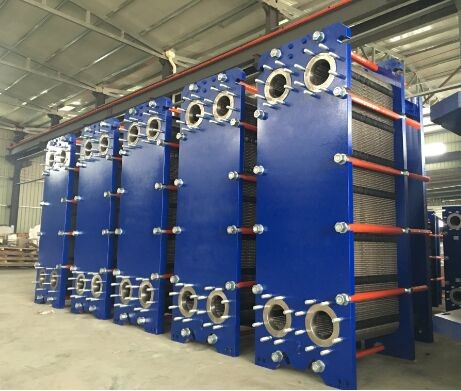

Permutador de calor do quadro da placa da gaxeta 316L 3.0MPa de NBR

Preaquecedor de fabricação profissional do permutador de calor da placa para a indústria química e a refrigeração

O permutador de calor da placa consiste em um bloco de placas de metal onduladas com as vigias para a passagem dos dois líquidos entre que a transferência térmica ocorrerá. O bloco da placa é montado entre uma placa do quadro do reparo e um prato de pressão móvel e comprimido apertando os parafusos. As placas são cabidas com uma gaxeta que sele o canal inter da placa e dirija os líquidos nos canais alternativos. O número de placas é determinado pelo caudal, pelas propriedades físicas dos líquidos, pela gota de pressão e pelo programa da temperatura. As corrugações da placa promovem a turbulência fluida e apoiam as placas contra a pressão diferencial. A placa do quadro e o prato de pressão são suspendidos de uma barra levando superior e ficados situada por uma barra de guiamento mais baixa, ambo seja fixada a uma coluna de apoio. As conexões estão ficadas situadas na placa do quadro ou, se tampouco ou ambos os líquidos fazem mais do que uma única passagem dentro da unidade, no quadro e nos pratos de pressão.

.

Transferência térmica eficiente
Os permutadores de calor do placa-e-quadro de Gasketed (GPHEs) fornecem a transferência térmica eficiente no equipamento compacto uma pegada pequena - muito menor e mais eficiente do que permutadores de calor do SHELL-e-tubo.

Vantagem:

Comparando a outros outros tipos de permutador de calor, os permutadores de calor da placa têm a área de superfície maior. São compostos de um número de placas de metal finas comprimidas junto. A gaxeta é unida à placa da transferência térmica com canal de fluxo dos formulários e selo dos atos acima do líquido. Os materiais diferentes têm os canais diferentes e em seu trajeto respectivo do fluxo alternadamente. Não escaparão à parte externa. O número da placa da transferência térmica é determinado de acordo com a quantidade de líquido, propriedades físicas do líquido, a gota de pressão e a condição térmica. Cada placa é corrugada para aumentar a área máxima da transferência térmica.

Estrutura do permutador de calor da placa da gaxeta:

O permutador de calor da placa é composto pela placa da transferência térmica, gaxeta da selagem, placa da compressão, para cima e para baixo a barra do guia, a coluna, os parafusos do aperto e os outros maiores parte.

• Introdução ao material e à aplicação de folha:

  　　　　　

  material	aplicação
  SUS304/SUS316L	Água refinada, água do rio, óleo do alimento, de óleo mineral
  Ladium do titânio/amigo	Água do mar, água salgada, substância salinized
  Liga de Hadtelloy/C-276	Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico
  Ni/níquel	Soda cáustica de concentração de alta temperatura e alta



•

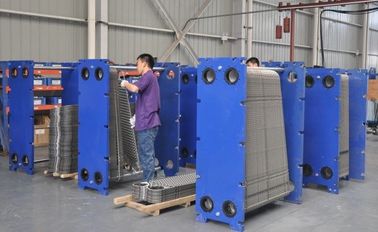

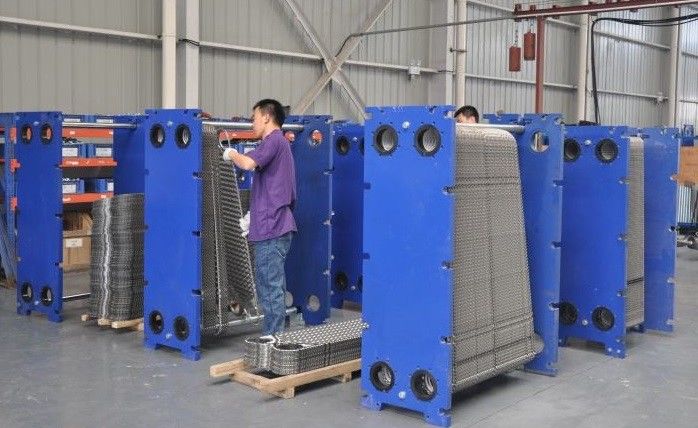

  Com todas as usinas junto de mais de 100.000 medidores quadrados, produzindo sobre 20.000 permutadores de calor e acessórios do permutador de calor dos milloins, fazendo nos um dos fabricantes os maiores do equipamento e dos acessórios da inversão térmica do mundo.
