A pressão alta do projeto soldou semi o permutador de calor da placa a energia das economias que fácil limpa

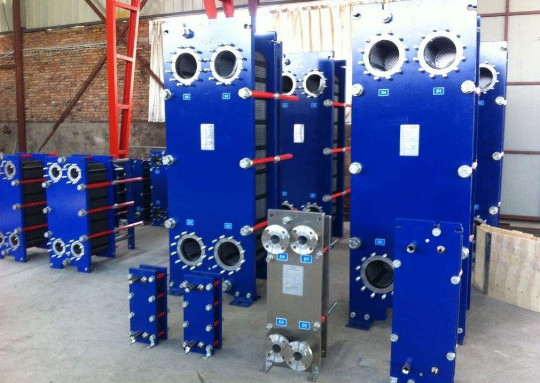

Multi permutador de calor semi soldado da placa do efeito

O permutador de calor consiste em um bloco de placas de metal onduladas com as vigias para a passagem dos dois líquidos entre que a transferência térmica ocorrerá. O bloco da placa é montado entre uma placa do quadro do reparo e um prato de pressão móvel e comprimido apertando os parafusos. As placas são cabidas com uma gaxeta que sele interpole o canal e dirija os líquidos nos canais alternativos. O número de placas é determinado pelo caudal, pelas propriedades físicas dos líquidos, pela gota de pressão e pelo programa da temperatura. As corrugações da placa promovem a turbulência fluida e apoiam as placas contra a pressão diferencial. A placa do quadro e o prato de pressão são suspendidos de uma barra levando superior e ficados situada por uma barra de guiamento mais baixa, ambo seja fixada a uma coluna de apoio. As conexões estão ficadas situadas na placa do quadro, se tampouco ou ambos os líquidos fazem mais do que uma única passagem dentro da unidade, no quadro e nos pratos de pressão.

Estruture do permutador de calor semi soldado da placa:

Este produto é projetado especificamente para a indústria da refrigeração, permutador de calor semi-soldado da placa (evaporador), canal de solda de passeio da amônia da amônia, líquidos refrigerantes (solução do cloreto de cálcio, glicol, etc.) tomar o canal da gaxeta, esta estrutura assegura não somente o canal lateral de amônia de selagem segura, e ambas as vantagens destacáveis. Outros igualmente aplicam-se ao vapor - o calor líquido da mudança de fase e lá é líquido - líquido sem mudança de fase e exigências de segurança de aplicações do calor elevado.

O laser que solda semi o permutador de calor é usado na situação onde a gaxeta não pode ser usada na situação especial original ou as exigências de segurança são relativamente altas.
A soldadura de laser é usada em um lado do material especial, que exige a limpeza alta. O outro lado é sob a forma da gaxeta. O desempenho do meio permutador de calor soldado é completamente consistente com o aquele do permutador de calor da placa salvo que a posição da gaxeta sobre um lado é laser soldou.

Seleção do projeto do permutador de calor da placa:

(1) parâmetros físicos de meios frios e quentes, tais como o pH, o índice do cloreto, a viscosidade, a densidade, a condutibilidade térmica, o calor específico, etc.
(2) as temperaturas da entrada e da tomada de meios frios e quentes.
fluxo (de 3) do meio frio ou quente ou fluxo de um deles.
(4) exigências médias frias e quentes da perda de pressão.
(5) características intrínsecas de permutadores de calor da placa, tais como o material de placa, selam o material da gaxeta, etc.

Vantagens

- Incluindo todas as vantagens da placa destacável

- O canal material especial adota a soldadura de laser

- Material da gaxeta do CR ou do PTFE do anel de selagem

- Estabilidade e segurança altas de uma soldadura lateral

- Mais eficiente e destacável do que completamente a solda

1. Aplicações:

• Introdução ao material e à aplicação de folha:

  　　　　　

  material	aplicação
  SUS304/SUS316L	Água refinada, água do rio, óleo do alimento, de óleo mineral
  Ladium do titânio/amigo	Água do mar, água salgada, substância salinized
  Liga de Hadtelloy/C-276	Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico
  Ni/níquel	Soda cáustica de concentração de alta temperatura e alta



  Material e condições operacionais da gaxeta:

  Material	Aplicação	temperatura de trabalho
  NBR	Água, água do mar, de óleo mineral, água salgada	-15-130℃
  HNBR	Água de óleo mineral, de alta temperatura de alta temperatura	15-140℃
  EPDM/HEPDM	Água, água quente, vapor, ácido, alcaloide, cáustico	-25-150℃
  Viton/borracha do flúor	Ácido forte, alcaloide, de óleo mineral fortes, graxa e fuel-óleo, etc.	5-200℃
  NEOPRENO	Ácido, alcaloide, de óleo mineral, baixo - hidrocarboneto alifático de peso molecular	35-130℃
  Silicone de borracha	Alta temperatura e alguns ambientes corrosivos	65-200℃

•

• Introdução de fabricante do permutador de calor da placa:



  Aiprel especializa-se nos permutadores de calor, nos acessórios dos permutadores de calor, na fabricação, nas vendas, e no serviço.
  Nós somos um fabricante original genuíno de PHE com todos os componentes somos produzidos em nossos próprios fábrica e produtos finais completos.
  Nós passamos o ISO9001: 2000 certificação do sistema de qualidade, ISO14001: Certificação da qualidade de sistema 2004 ambiental. Nosso capital registrado acaba-se 50,00 milhão, e ingressos anuais de RMB 200 milhões.

  Com todas as usinas junto de mais de 100.000 medidores quadrados, produzindo sobre 20.000 permutadores de calor e acessórios do permutador de calor dos milloins, fazendo nos um dos fabricantes os maiores do equipamento e dos acessórios da inversão térmica do mundo.

  Nós podemos igualmente produzir as peças de substituição específicas para vários produtos do tipo. As gaxetas e as placas da substituição são apropriadas para o ALFA, o GEA, o APV, o Viacrb, o Sondex, o SWEP, o Funke, o Hisaka, o Sigma, o Accessen, etc. em 2012, Aiprel estabeleceram seu centro de serviço do permutador de calor para realizar a manutenção de permutadores de calor da placa, da limpeza química, do teste, da renovação e dos outros serviços. Além disso, Aiprel está distribuindo a rede de serviço global para assentar bem em um perito global do serviço do permutador de calor e para responder a qualquer hora em qualquer lugar clientes.
