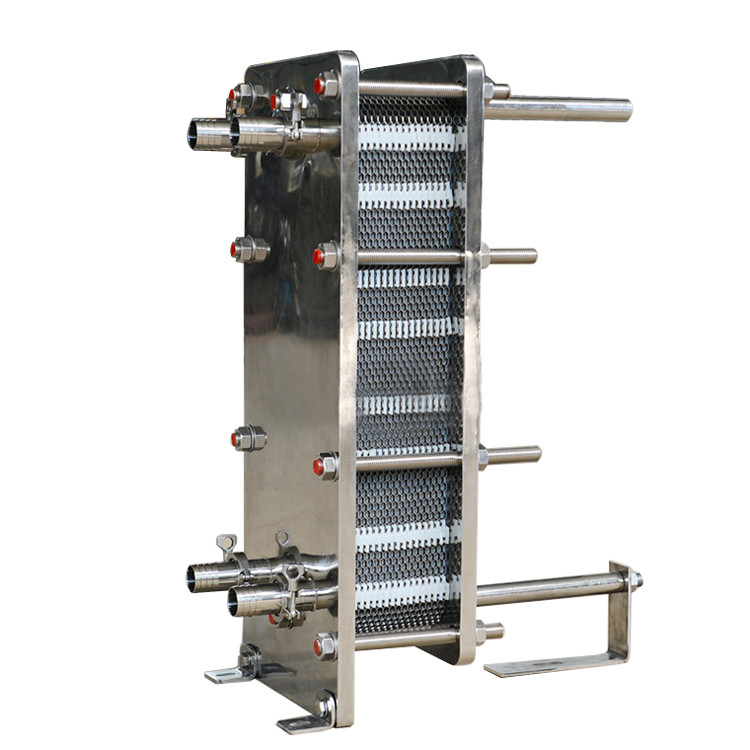

Permutador de calor de aço inoxidável da placa SS304 para o sistema químico do condensador da evaporação

Permutador de calor de aço inoxidável da placa SS304 para o sistema químico do condensador da evaporação

O permutador de calor da placa consiste em um bloco de placas de metal onduladas com as vigias para a passagem dos dois líquidos entre que a transferência térmica ocorrerá. O bloco da placa é montado entre uma placa do quadro do reparo e um prato de pressão móvel e comprimido apertando os parafusos. As placas são cabidas com uma gaxeta que sele o canal inter da placa e dirija os líquidos nos canais alternativos. O número de placas é determinado pelo caudal, pelas propriedades físicas dos líquidos, pela gota de pressão e pelo programa da temperatura. As corrugações da placa promovem a turbulência fluida e apoiam as placas contra a pressão diferencial. A placa do quadro e o prato de pressão são suspendidos de uma barra levando superior e ficados situada por uma barra de guiamento mais baixa, ambo seja fixada a uma coluna de apoio. As conexões estão ficadas situadas na placa do quadro ou, se tampouco ou ambos os líquidos fazem mais do que uma única passagem dentro da unidade, no quadro e nos pratos de pressão.

Estrutura do permutador de calor da placa da gaxeta:

O permutador de calor da placa é composto pela placa da transferência térmica, gaxeta da selagem, placa da compressão, para cima e para baixo a barra do guia, a coluna, os parafusos do aperto e os outros maiores parte.

Seleção do projeto do permutador de calor da placa:

(1) parâmetros físicos de meios frios e quentes, tais como o pH, o índice do cloreto, a viscosidade, a densidade, a condutibilidade térmica, o calor específico, etc.
(2) as temperaturas da entrada e da tomada de meios frios e quentes.
fluxo (de 3) do meio frio ou quente ou fluxo de um deles.
(4) exigências médias frias e quentes da perda de pressão.
(5) características intrínsecas de permutadores de calor da placa, tais como o material de placa, selam o material da gaxeta, etc.

Vantagens

1, de alta qualidade e preço competitivo, entrega rápida.

2, uma garantia do tempo da vida do ano.

3, como o fabricante, nós podemos fornecer a melhor qualidade para substituir as peças para que alguns tipos ajudem-no a salvar o custo.

4, serviço personalizado, de acordo com as exigências específicas de produtos novos, contactam-nos

Que são as vantagens do permutador de calor da placa?

• Coeficiente de transferência térmica de calor elevado, controle de temperatura sensível
• A baixa pressão perde, flexibilidade de funcionamento alta
• Estrutura compacta, conjunto fácil & desmontagem
• Vida longa, placas de metal para suportar altas temperaturas e resistir a corrosão
•

• Introdução ao material e à aplicação de folha:

  　　　　　

  material	aplicação
  SUS304/SUS316L	Água refinada, água do rio, óleo do alimento, de óleo mineral
  Ladium do titânio/amigo	Água do mar, água salgada, substância salinized
  Liga de Hadtelloy/C-276	Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico
  Ni/níquel	Soda cáustica de concentração de alta temperatura e alta



  Material e condições operacionais da gaxeta:

  Material	Aplicação	temperatura de trabalho
  NBR	Água, água do mar, de óleo mineral, água salgada	-15-130℃
  HNBR	Água de óleo mineral, de alta temperatura de alta temperatura	15-140℃
  EPDM/HEPDM	Água, água quente, vapor, ácido, alcaloide, cáustico	-25-150℃
  Viton/borracha do flúor	Ácido forte, alcaloide, de óleo mineral fortes, graxa e fuel-óleo, etc.	5-200℃
  NEOPRENO	Ácido, alcaloide, de óleo mineral, baixo - hidrocarboneto alifático de peso molecular	35-130℃
  Silicone de borracha	Alta temperatura e alguns ambientes corrosivos	65-200℃

•

• Introdução de fabricante do permutador de calor da placa:



  Aiprel especializa-se nos permutadores de calor, nos acessórios dos permutadores de calor, na fabricação, nas vendas, e no serviço.
  Nós somos um fabricante original genuíno de PHE com todos os componentes somos produzidos em nossos próprios fábrica e produtos finais completos.
  Nós passamos o ISO9001: 2000 certificação do sistema de qualidade, ISO14001: Certificação da qualidade de sistema 2004 ambiental. Nosso capital registrado acaba-se 50,00 milhão, e ingressos anuais de RMB 200 milhões.

  Com todas as usinas junto de mais de 100.000 medidores quadrados, produzindo sobre 20.000 permutadores de calor e acessórios do permutador de calor dos milloins, fazendo nos um dos fabricantes os maiores do equipamento e dos acessórios da inversão térmica do mundo.

  Nós podemos igualmente produzir as peças de substituição específicas para vários produtos do tipo. As gaxetas e as placas da substituição são apropriadas para o ALFA, o GEA, o APV, o Viacrb, o Sondex, o SWEP, o Funke, o Hisaka, o Sigma, o Accessen, etc. em 2012, Aiprel estabeleceram seu centro de serviço do permutador de calor para realizar a manutenção de permutadores de calor da placa, da limpeza química, do teste, da renovação e dos outros serviços. Além disso, Aiprel está distribuindo a rede de serviço global para assentar bem em um perito global do serviço do permutador de calor e para responder a qualquer hora em qualquer lugar clientes.
