Lugar de origem: | Jingsu China |
---|---|
Marca: | AIPREL |
Certificação: | CE,CCS,DNV,ISO |
Número do modelo: | Tipo permutador de calor da placa do condensador |
Quantidade de ordem mínima: | 1 |
Preço: | Negotiable |
Detalhes da embalagem: | caixa padrão |
Tempo de entrega: | 1-2 semanas |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 100 grupos pelo mês |
Circunstância: | Novo | Garantia: | 12 meses |
---|---|---|---|
Pressão de funcionamento máxima: | 3.0Mpa | Aplicação: | Peças da refrigeração, farmacêuticas, transferência térmica, poder, ATAC |
Material de placa: | Hastelloy, C276, níquel do titânio, 904L, 254SMO, ss304, ss316 | ||
Realçar: | condensador do permutador de calor da placa,permutador de calor do quadro da placa |

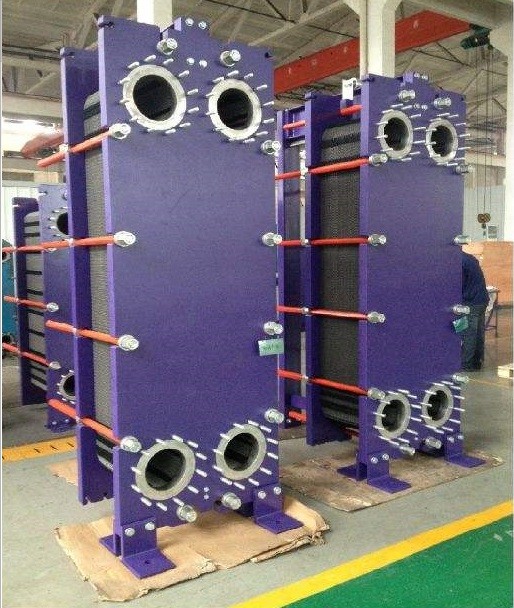

Tipo permutador de calor da placa do condensador com a gaxeta para a indústria da eficiência elevada
Característica
1. Coeficiente de transferência térmica de calor elevado
5. Pode conter todos os tipos dos produtos para impedir o bloqueio
6. Nenhum ponto de contato do metal entre as placas, evitando absolutamente a ocorrência do ângulo inoperante
7. A espessura da placa de 0.4mm-1.0mm é conducente a reforçar a rigidez da placa
8. Minimize que suja a taxa, o número de placa e o custo.
A placa Condeer é um tipo do permutador de calor da placa.
O refrigerador de placa é composto principalmente de duas porções: um quadro e uma placa. As folhas feitas de vários materiais são pressionadas em corrugações de várias formas por vários tipos de ferramentas abrasivas, e os furos angulares são formados nos quatro cantos das folhas para o trajeto do fluxo do meio, as folhas a periferia e o furo de canto é selado por uma gaxeta de borracha. O quadro é composto de uma placa de pressão fixa, de umas hastes móveis de placa de pressão, superiores e mais baixas de guia e os parafusos do aperto. O refrigerador de placa é usado para montar a placa em uma maneira sobreposta em uma pressão fixa. Placa apertada, placa de pressão móvel no meio, e apertado então com aperto dos parafusos. Um canal retangular fino é formado entre as várias folhas, e a inversão térmica é executada através das meias folhas. Comparado com o refrigerador convencional do SHELL-e-tubo, o coeficiente de transferência térmica é muito mais alto sob a mesma resistência do fluxo e bombeia o consumo de potência, e há uma tendência substituir o refrigerador do tubo dentro da escala aplicável.
Princípio de projeto
Um condensador da placa é um condensador desenvolvido para o vapor de condensação baseado em um sistema da evaporação ou da destilação sob circunstâncias do vácuo. O condensador da placa baseado na técnica da semi-soldadura consiste no bloco e em gaxetas especiais da placa. O meio refrigerando é aquecido em um canal com uma gaxeta, e o vapor é condensado no canal da solda. O vapor tem uma grande entrada e uma tomada condensada pequena.
Aplicações recomendadas
O condensador da placa é usado primeiramente conjuntamente com um evaporador da placa como uma condensação do vapor em um sistema da evaporação ou da destilação. Por exemplo, a condensação do vapor no sistema da evaporação do efeito do xarope 3, a condensação do vapor no sistema da evaporação do efeito do suco 3, e a condensação do vapor no sistema da evaporação do multi-efeito da concentração do álcool etílico na indústria do álcool etílico, e semelhante. O condensador da placa é usado cada vez mais nas ocasiões da condensação devido a seus efeito da inversão térmica de calor elevado, baixo custo de entrada e operação conveniente da manutenção.
Tipo | Condensador da placa |
Material de placa | Ti/SS316/SS303 ou OEM |
Material da gaxeta | NBR/EPDM |
Tipo | GOJE |
Aplicação | Processo industrial |
Que são as vantagens do condensador da placa?
1. Eficiência elevada e economia de energia: 3 a 5 vezes mais altamente do que a eficiência do calor do permutador de calor do SHELL-e-tubo.
2, estrutura compacta: as placas do permutador de calor da placa são arranjadas proximamente, comparado com outros tipos do permutador de calor, o permutador de calor da placa tem menos espaço e espaço.
3. Fácil de limpar e para desmontar: O permutador de calor da placa aperta a placa de aperto apertando os parafusos, assim que é conveniente desmontar e montar.
4, vida útil longa: o permutador de calor da placa é feito da placa de aço inoxidável ou do titânio da liga, pode resistir uma variedade de meios corrosivos, as almofadas de borracha podem ser substituídas na vontade, e podem facilmente ser instaladas, desmontado e reparado.
5. Adaptação: A placa do permutador de calor da placa é um componente independente, que possa ser aumentado ou diminuído de acordo com exigências, e tem vários formulários; pode ser aplicada às várias exigências de processos diferentes.
Introdução de fabricante do permutador de calor da placa:
